Charakterisierung von Klebstoffen und Klebesystemen für die photonische Aufbau- und Verbindungstechnik

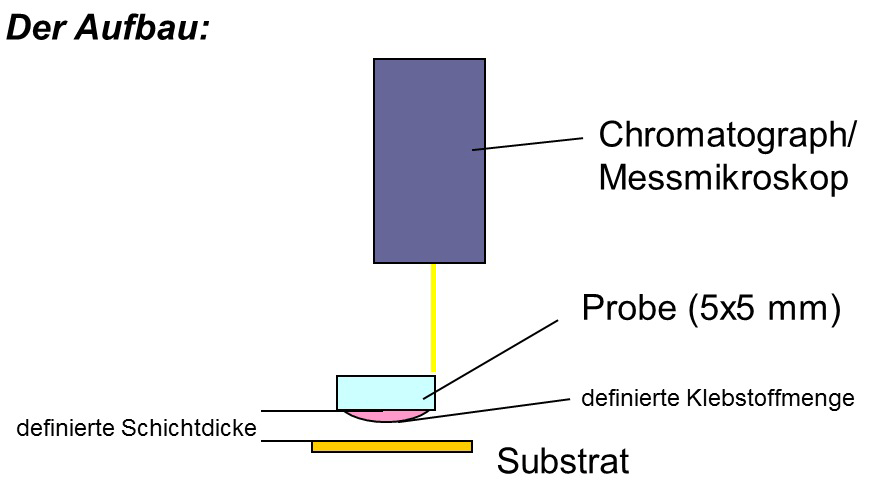

Prinzip Messumgebung / Charakterisierung von Klebstoffen und Klebesystemen für die photonische Aufbau- und Verbindungstechnik
© Fraunhofer IZM

Prinzip Messumgebung

Messkurven Schrumpf - Fraunhofer IZM - SIIT - Fraunhofer IZM - SIIT - Leistungsangebot
© Fraunhofer IZM

verschiedene Klebstoffe und dessen Schrumpfverhalten (Spalt 100µm)

Schrumpf in % von verschiedenen Klebstoffen (Spalt 100µm) - Fraunhofer IZM - SIIT - Fraunhofer IZM - SIIT - Leistungsangebot
© Fraunhofer IZM

Schrumpf in % von verschiedenen Klebstoffen (Spalt 100µm)

Klebstoffschrumpf

Die Eigenschaft, dass Klebstoffe bei UV-Aushärtung schrumpfen, ist bekannt und wird in den meisten Datenblättern der Hersteller unter „Volumenschrumpf“ oder „Linear Shrinkage“ angegeben.

Diese Messwerte beziehen sich je nach Quelle auf verschiedene Messmethoden und Standardproben, daher ist es in vielen Fällen nur bedingt möglich dies auf den konkreten Einsatzfall zu übertragen.

Mit dem Messaufbau des Fraunhofer IZM ist es möglich kundenspezifische Proben und das Verhalten des Klebstoffschrumpfes unter realen Bedingungen zu untersuchen.

Unser Messsetup:

  • Probengröße (Glaswürfel 5mm)
  • Klebstoffspalt (100µm)
  • Aushärteprozedur (UV Bestrahlung)
  • 5 Messungen unter gleichen Bedingungen

Qualifizierung von optischen Klebstoffen

Zur Auswahl geeigneter Klebstoffe zum Aufbau von optischen und elektrooptischen Komponenten und Modulen bietet das Fraunhofer IZM ein breites Spektrum an Charakterisierungs- und Qualifizierungsmethoden:

  • Spektrales Transmissionsverhalten von optischen Klebstoffen
  • Aushärtemechanismus (UV, thermisch)
  • Adhäsion (zu Fügepartnern) und Kohäsion (klebstoffbedingt)
  • Alterung in Bezug auf Veränderung der mechanischen und optischen Eigenschaften (thermischer Einsatzbereich, Temperaturzyklen, Feuchteeinlagerung)

Zur Durchführung dieser Untersuchungen stehen hochempfindliche Spektrometer, Schertester und Zugtester sowie Klimaschränke zur Verfügung.


Shrinkage Measurements of UV-Curable Adhesives

An elegant method based on a laser distance sensor for in-situ measurements of the polymerization shrinkage

Erschienen in der „Optik & Photonik“ Ausgabe 4/17
