Forschungsschwerpunkte

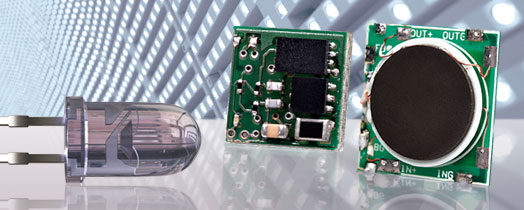

Piezoelektrische und magnetisch integrierte Stromversorgungen

Konventionelle Stromversorgungen mit Nachteilen bezüglich der Baugröße ihrer magnetischen Komponenten. Verbesserte Topologien wie LLC-Konverter oder in die Platine integrierte magnetische Komponenten können Flachheitsanforderungen moderner Stromversorgungen wesentlich besser erfüllen. Piezoelektrische Transformatoren sind zudem magnetfeldfrei und weisen sehr geringe Bauhöhe und geringes Volumen auf. Sie sind im Leistungsbereich bis 25 Watt bezüglich des Wirkungsgrades mit bis zu 98% nochmals effizienter als konventionelle magnetische Trafos, welche hier nur 90% bis 95% erreichen.

Piezostromversorgungen erfüllen somit vorzugsweise bis zu 25 Watt alle Anforderungen an flache, galvanisch isolierende Netzteile mit ausgezeichneter EMV und geringer Verlustleistung. In den Bereichen Automobilnetzteile, Netzstromversorgungen für LED, OLED und Halogenlampen sowie weiteren lichttechnischen Anwendungen, sowie bei Netzteilen für moderne Kommunikationsgeräte lassen sich geringste Platzanforderungen realisieren. Luft- und Raumfahrtanwendungen profitieren von signifikanten Gewichtseinsparungen solcher Netzteile. Durch Volumenreduzierung auf bis zu 40% eines konventionellen Netzteiles und Massehalbierung gegenüber konventionellen Geräten können Piezo-Netzteile bei nur geringfügig höheren Kosten entworfen werden, die lediglich 5 mm bis 10 mm Bauhöhe besitzen.

Die Leistungen des IZM umfassen Systementwicklung, Komponentenentwicklung, Entwicklung der elektronischen Schaltungs- und Regelungstechnik, sowie bei Erfordernis den Entwurf integrierter Schaltkreise (ASIC). Erforderliche Aufbau- und Verbindungstechnik nach Gesichtspunkten der EMV und des thermischen und elektrischen Verhaltens wird an Kundenerfordernisse angepasst und in Kooperation mit anderen Bereichen des IZM mit entwickelt.

Eine Übersicht zu unserem Leistungsangebot finden Sie hier.

Projekte im Bereich Piezoelektrische Stromversorgungen

Superflacher Piezo-LED-Inverter

Entwicklung eines superflachen Piezo-LED-Inverters für Massen- und Komfort-Anwendungen
