Sensor Mold Tool zur insitu Compression Mold Analyse

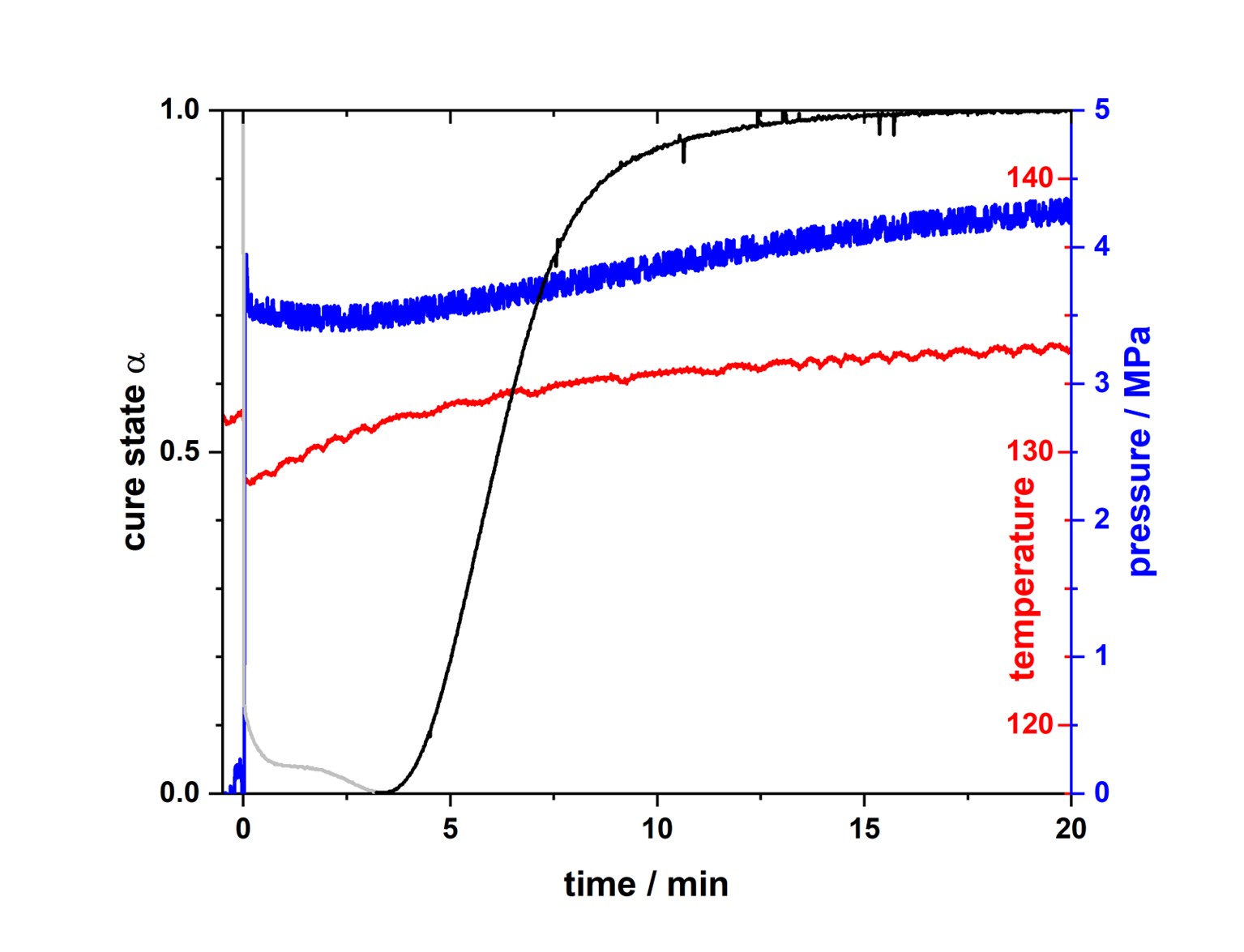

![Messung des Aushärtegrad/ Temperatur/Druck Gleichzeitige Messung des Aushärtegrades (schwarz), der Temperatur (rot) sowie des Druckes (blau) während des Compression Mold Prozesses. Der Zeitpunkt 0 markiert das Schliessen des Werkzeuges.](/de/abteilungen/system_integrationinterconnectiontechnologies/arbeitsgebiete/sensor-mold-tool-zur-insitu-compression-mold-analyse/jcr:content/contentPar/sectioncomponent/sectionParsys/textwithasset/imageComponent/image.img.jpg/1701419488655/Bild5.jpg)
Wesentlich für die Entwicklung von Prozessen der Verkapselung ist ein umfassendes Verständnis der chemischen und physikalischen Vorgänge während des Prozesses im Moldwerkzeug (in-situ). Besondere Herausforderungen sind hier das Fließen des Epoxy Molding Compounds (EMC) unter hohen Scherraten und der gleichzeitige Beginn des Aushärtens, typischerweise bis zur Gelierung (=Formstabilität) des Materials.

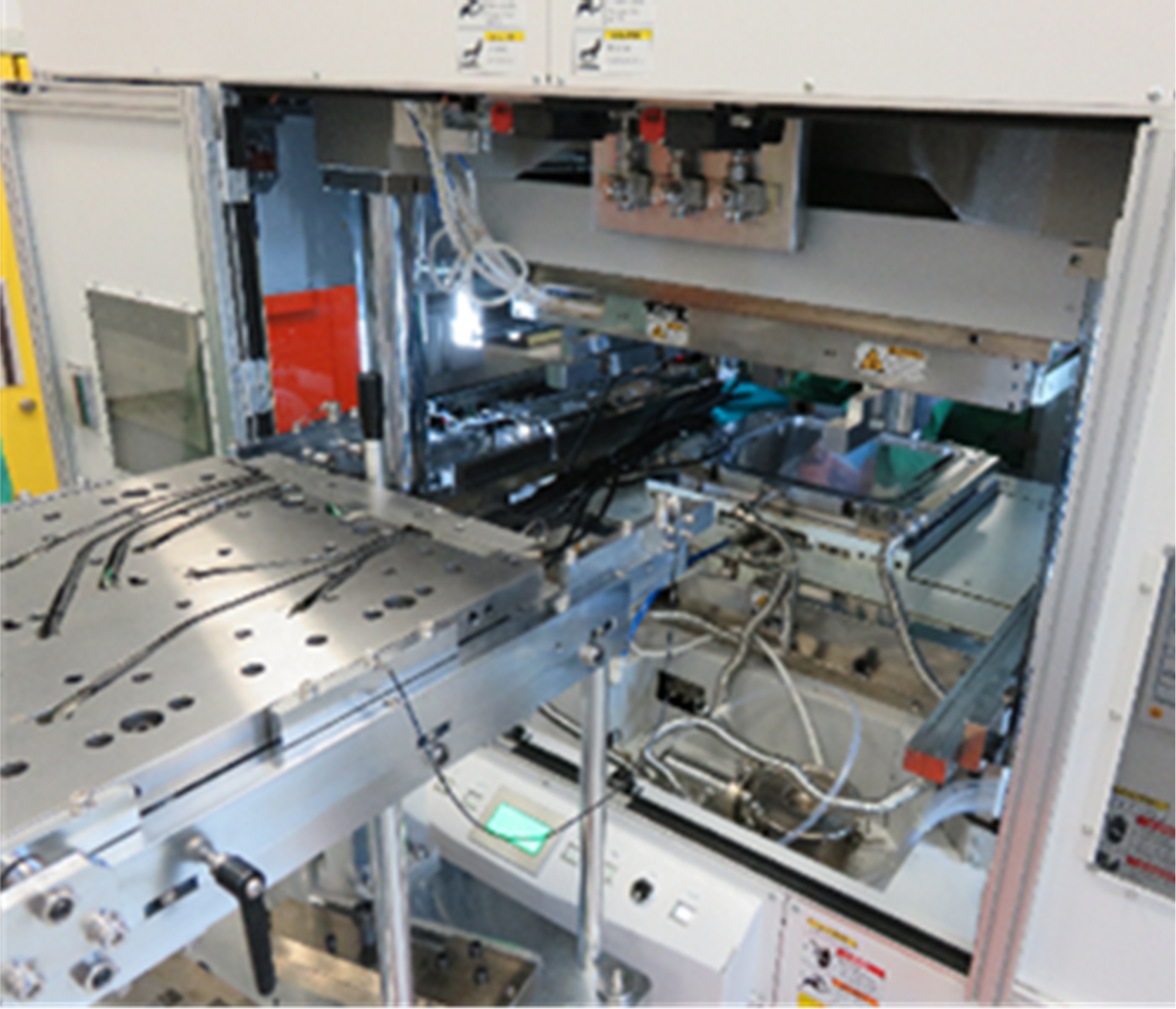

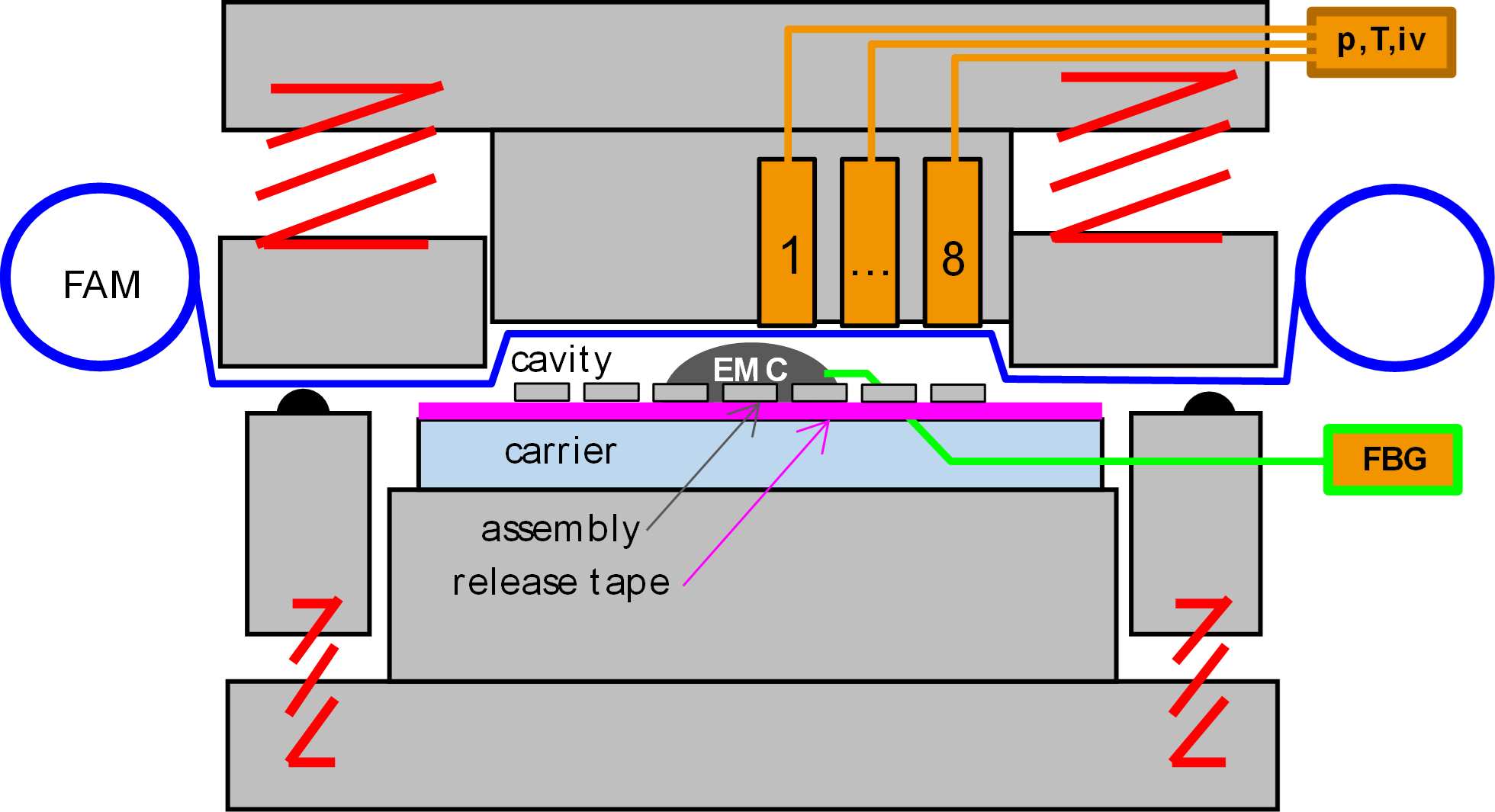

Zur in-situ-Untersuchung der Phänomene steht ein Moldwerkzeug zum Compression Molding von Panels zur Verfügung, das mit drei verschiedenen Typen von Sensoren (Druck, Temperatur und Ionenviskosität) ausgestattet ist, die an 8 verschiedenen Positionen Informationen aus dem Prozess liefern. Die Ionenviskosität, gemessen mit Hilfe der Dielektrischen Analyse (DEA) wird dabei zur Verfolgung des Aushärtegrades herangezogen.
