Klebstofffreie Faser zu Chip Anbindung durch direktes Laserschweißen für die integrierte Photonik

Aufbau- und Verbindungsstrategien von optischen Glasfasern mit photonischen integrierten Schaltkreisen (PICs) werden üblicherweise mit Klebstoffen realisiert. Doch diese Verbindungstechnik kann langfristig zu optischer Degradation und dadurch zu hohen optischen Übertragungsverlusten führen, welche für kritische Anwendungen, wie in der Medizintechnik und Life Science, fatal sind. Im Rahmen des Eurostars-Projekts „PICWeld“ entwickelten Forschende des Fraunhofer IZM, in Zusammenarbeit mit den Partnern LioniX International BV, Phix Photonics Assembly und ficonTEC Service GmbH, ein klebstofffreies, platzsparendes und robustes Laserschweißverfahren zur Fixierung von Glasfasern an PICs. Durch die Integration des Verfahrens in eine automatisierte Justageanlage wurde die industrielle Reife des Systems gezeigt, was die Glas-Glas-Verbindungstechnik für einen kommerziellen Einsatz sehr attraktiv macht.

© Fraunhofer IZM
Automatisiertes Laserschweißverfahren zur direkten Verbindung von optischen Fasern und Kapillaren

Aufbau- und Verbindungsstrategien von optischen Glasfasern mit photonischen integrierten Schaltkreisen (PICs) werden üblicherweise mit Klebstoffen realisiert. Doch diese Verbindungstechnik kann langfristig zu optischer Degradation und dadurch zu hohen optischen Übertragungsverlusten führen, welche für kritische Anwendungen, wie in der Medizintechnik und Life Science, fatal sind.

Im Rahmen des Eurostars-Projekts „PICWeld“ entwickelten Forschende des Fraunhofer IZM, in Zusammenarbeit mit den Partnern LioniX International BV, Phix Photonics Assembly und ficonTEC Service GmbH, ein klebstofffreies, platzsparendes und robustes Laserschweißverfahren zur Fixierung von Glasfasern an PICs. Durch die Integration des Verfahrens in eine automatisierte Justageanlage wurde die industrielle Reife des Systems gezeigt, was die Glas-Glas-Verbindungstechnik für einen kommerziellen Einsatz sehr attraktiv macht.

Schon lange ist bekannt, dass biochemische Prozesse von Organfunktionen über die Temperaturregulierung bis hin zur Hormonproduktion maßgeblich von Licht geprägt werden. Inzwischen ist die Forschung rund um Licht und Körper weit vorangeschritten, junge Disziplinen wie die Life Science und Biophotonik beschäftigen sich mit Fragen, die sich am Schnittpunkt der Naturwissenschaften und Medizin befinden. Mit hochpräzisen und komplexen Messungen können damit Informationen darüber gewonnen werden, wie sich die Wechselwirkungen zwischen Licht und Materie gestalten, zum Beispiel bei der Untersuchung der Struktur von Zellen und Geweben, die für Krebserkrankungen relevant sind.

Doch Einblicke in das Innerste zu erhalten, ist kein leichtes Unterfangen: Kürzlich wurden miniaturisierte Systeme basierend auf Photonisch integrierten Schaltkreisen mit hochstabilen Faserverbindungen vorgeschlagen, um die Rolle des sichtbaren Lichts in biologischen Prozessen nachvollziehen zu können. Genau an dieser Stelle setzte das Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZM im BMBF-geförderten Eurostars-Projekt „PICWeld“ an und entwickelte eine gänzlich neuartiges Laserschweißverfahren, mit dem optische Fasern direkt mit PICs auf Quarzglas verschweißt werden können. Mit Hilfe des Partners ficonTEC Service GmbH wurde dieses Verfahren in einer automatischen Anlage umgesetzt, die eine hohe Reproduzierbarkeit und Skalierbarkeit bietet.

Das Forschungsteam rund um Dr. Alethea Vanessa Zamora Gómez hat es sich zur Aufgabe gemacht, Glas-Glas-Verbindungen einfacher, robuster und langlebiger aufzubauen. Solche Verbindungen werden in der Fachwelt der Optik bereits genutzt, jedoch weisen konventionelle Lösungen einen erheblichen Nachteil auf: Zumeist werden die diskreten optischen Bauteile mit einem Klebstoff verbunden. Durch die Weichheit des Klebstoffs kann sich die Position des Bauteils über die Zeit ändern, zudem stellt er eine Störstelle zwischen den beiden Glasschichten dar, die eine Dämpfung des Signals verursachen und nach Alterung des Klebstoffs brüchig werden kann. Die Langzeitstabilität ist daher oft kritisch. Um diese Nachteile der Verbindungstechnik zu umgehen, haben die Forschenden einen Prozess des CO2-Laserschweißens entwickelt und realisieren damit erstmals eine direkte, thermisch robuste und transparente Glas-Glas-Verbindung.

Um das Laserschweißen für zuverlässige Quarzglasverbindungen jedoch nicht nur experimentell durchzuführen, sondern es einen Schritt näher an die Industrialisierung und hohe Skalierbarkeit zu bringen, wurde eine gänzlich neue, automatisierte Prozessanlage entwickelt und hergestellt.

Die entstandene Anlage ermöglicht eine im Interface klebstofffreie und polarisationserhaltende, hocheffiziente Kopplung zwischen optischen Quarzglas-Fasern und Quarzglas-PICs mit integrierten Wellenleitern. Doch bis zur Umsetzung anwendungstauglicher Verbindungen, mussten die Forschenden eine Reihe technologischer Herausforderungen bewältigen. Dadurch, dass Glasfasern und die Substrate unterschiedliche Volumen aufweisen, sind auch die Wärmekapazitäten der beiden Fügepartner ungleich. Diese Diskrepanz resultiert in einem stark unterschiedlichen Aufheiz- und Abkühlverhalten, was z.B. zu Deformationen oder Rissen beim Abkühlen führen kann. Die Lösung der Photonik-Expert*innen lag darin, das Substrat mittels eines separaten und individuell anpassbaren Lasers homogen vorzuheizen, so dass die Schmelzphase der Faser und des Substrats dennoch gleichzeitig erreicht wird.

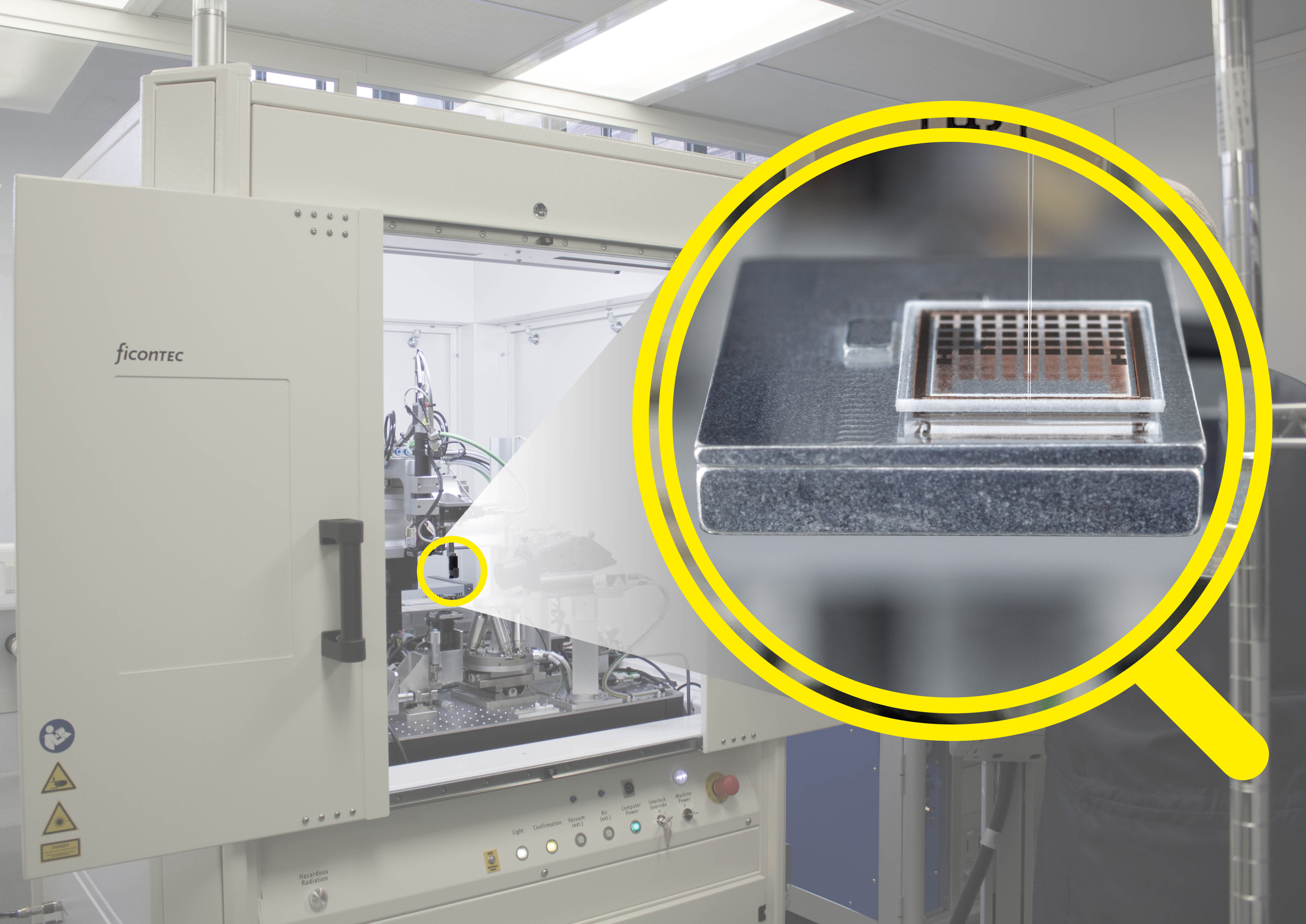

Die mit thermischer Prozessüberwachung bis 1300 °C, einem bis auf 1 µm genauen Positioniersystem, Bilderkennungsverfahren sowie einer Steuerungssoftware ausgestattete Anlage schweißte bereits im Laufe des Projekts erste Verbindungen, so dass die Funktionsfähigkeit getestet und erste prozessorientierte Messungen durchgeführt wurden.

Übergangslos ergaben sich nach dem PICWeld-Abschluss in 2021 erste Folgeprojekte, in denen die neue Technologie zum Faserkoppeln von Kollimatoren, Wellenleiterchips und Multilinsenarrays genutzt wurde. „Mit unserer Anlage zum CO2-Laserschweißen haben wir das bisherige Verfahrensprinzip erweitert: Besonders das hohe Automatisierungspotenzial ermöglicht Kunden, PICs mit höchster Kopplungseffizienz zu verwenden. In der Industrie integriert, bedeutet das einen Sprung für die Anwendungsbereiche der Biophotonik, aber auch Quantenkommunikation und Hochleistungsphotonik.“, erklärt die Projektleiterin am Fraunhofer IZM, Dr. Alethea Vanessa Zamora Gómez.

Der Beitrag des Fraunhofer IZM in PICWeld wurde gefördert durch das Bundesministerium für Bildung und Forschung (BMBF) mit dem Förderkennzeichen: 01QE1744C.  Es gehört zum Eurostars-Programm (11324), in dessen Rahmen eine Zusammenarbeit mit Lionix International BV, Phix Photonics Assembly und ficonTEC Service GmbH erfolgt ist.

(Text: Olga Putsykina)
