Metallische Verbindungstechnologien

Unser Portfolio beinhaltet die Entwicklung und Anwendung von metallischen Verbindungstechnologien für LEDs, Opto- und HF-Komponenten sowie für die Leistungselektronik:

  • Löten (u.a. SAC, AuSn, SnBiX)
  • Ag- & Cu-Sintern
  • Transient-Liquid-Phase-Bonding
  • Ball/Wedge- & Wedge/Wedge-Bonden; Dickdraht- & Bändchenbonden z. B. mit Au, Cu oder AlSi1
  • Ultraschall- & Laserschweißen
  • Metallurgische Analyse & Bewertung von Verbindungen (z.B. Benetzung, Ausbreitung, Erstarrung, Phasenumwandlungen, Diffusion, Elektromigration oder Wachstum intermetallischer Phasen)
  • Qualitäts- & Zuverlässigkeitsprüfung von elektronischen Baugruppen (u.a. XPS, FIB, C-SAM, X-ray)

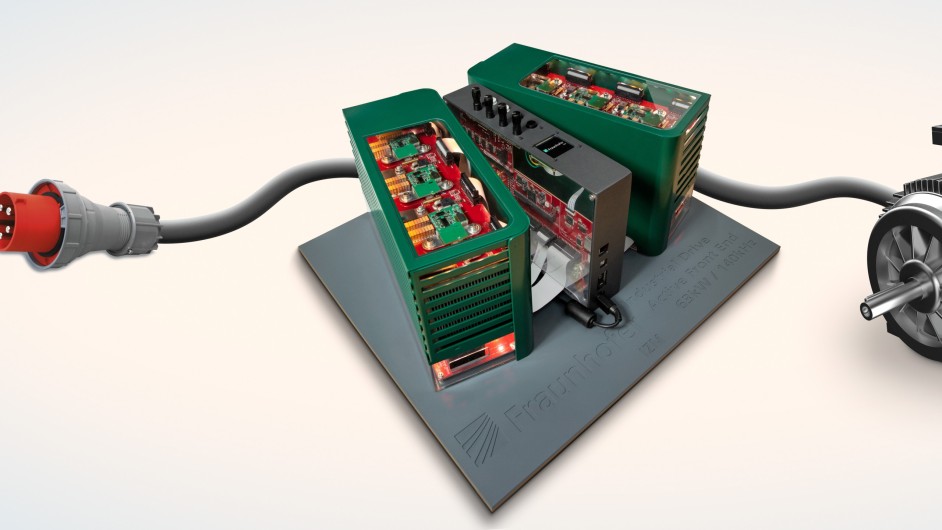

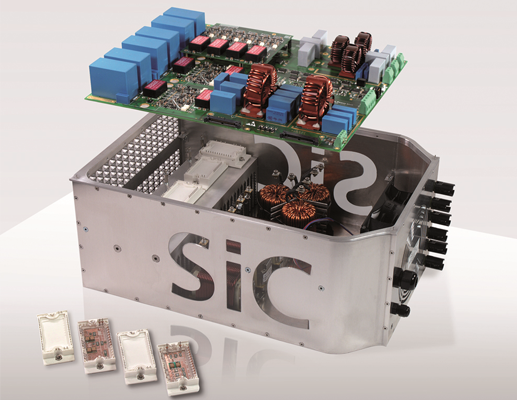

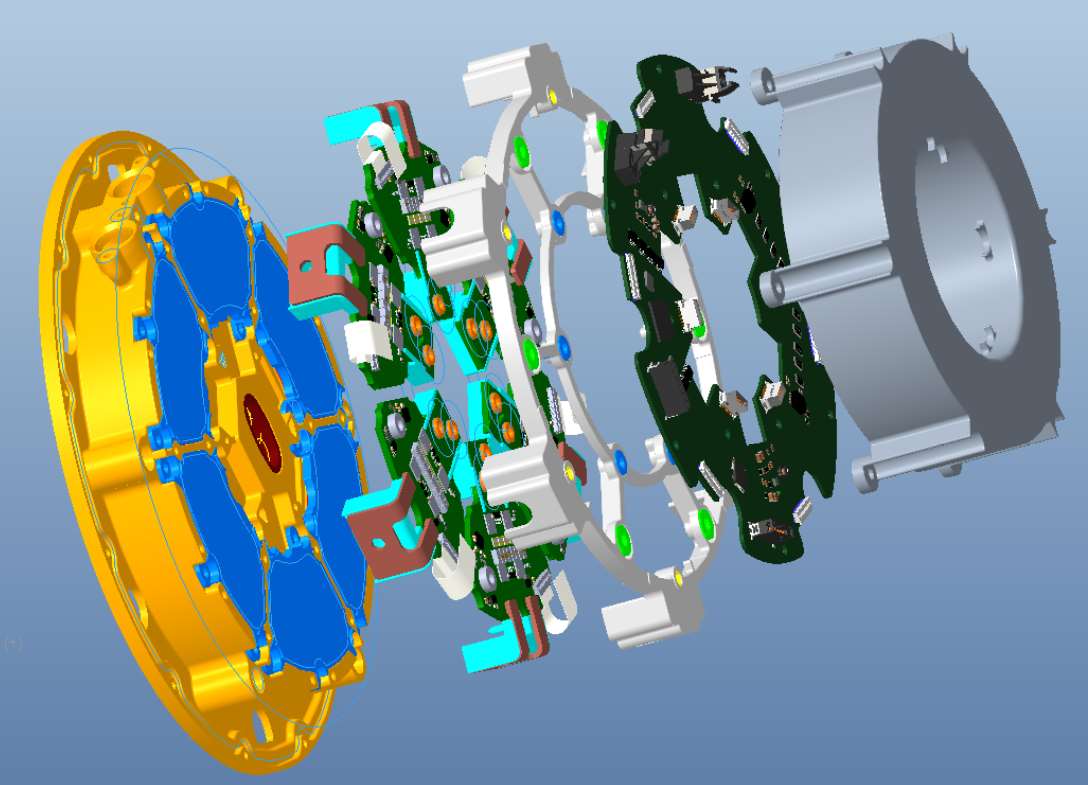

Aufbau- und Verbindungstechnik für die Leistungselektronik

Aufbau- und Verbindungstechnik für die Leistungselektronik
© Fraunhofer IZM

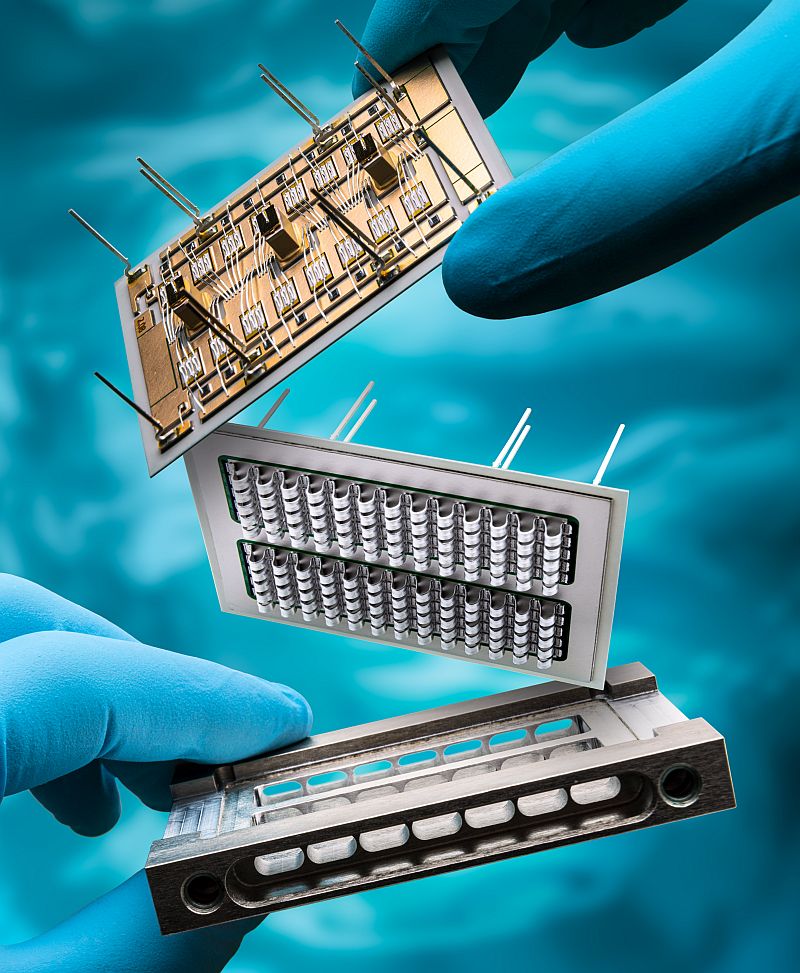

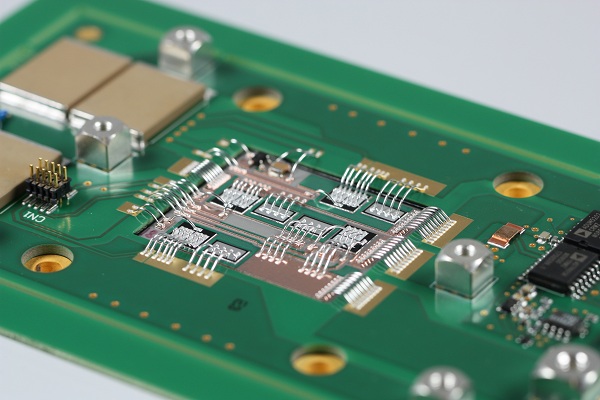

Der Aufbau von Leistungsmodulen umfasst heute nicht nur das flächige Löten und Al-Dickdrahtbonden. Neue Aufbaukonzepte mit optimiertem thermischen Design wie die doppelseitige Kühlung sind genauso in der Entwicklung wie neue Verbindungstechnologien, von denen man sich eine höhere Lebensdauer erhofft.

mehr info

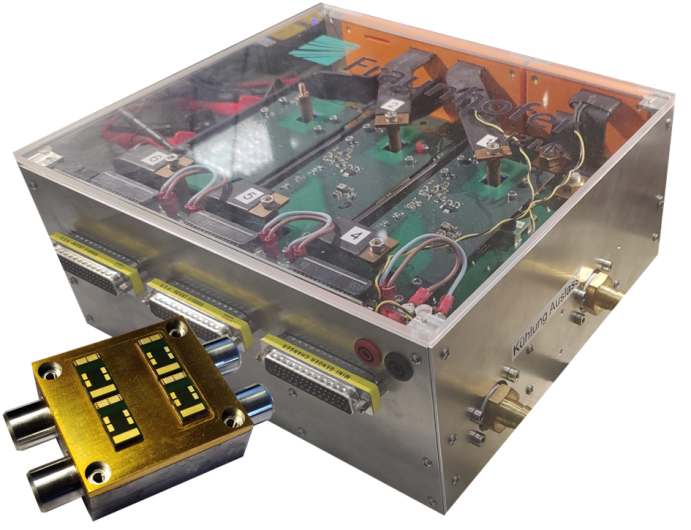

Test und Zuverlässigkeit für AVT

Zuverlässigkeit - Fraunhofer IZM
© Fraunhofer IZM | Volker Mai

Neben einem bestmöglichen Systemdesign ist das Verständnis des Material-, mechanischen und thermo-mechanischen Verhaltens auf AVT-, Komponenten- und Modulebene von entscheidender Bedeutung, um die Systemzuverlässigkeit ganzheitlich abzusichern. Thermisch und thermo-mechanisch induzierte Fehlermechanismen können zum frühzeitigen Versagen der AVT führen und begrenzen somit die Lebensdauer.

mehr info

AVT für Optoelektronik

SIIT Photonic System Integration Verbindungstechnologien für optische Systeme Optoelektronik
© Fraunhofer IZM

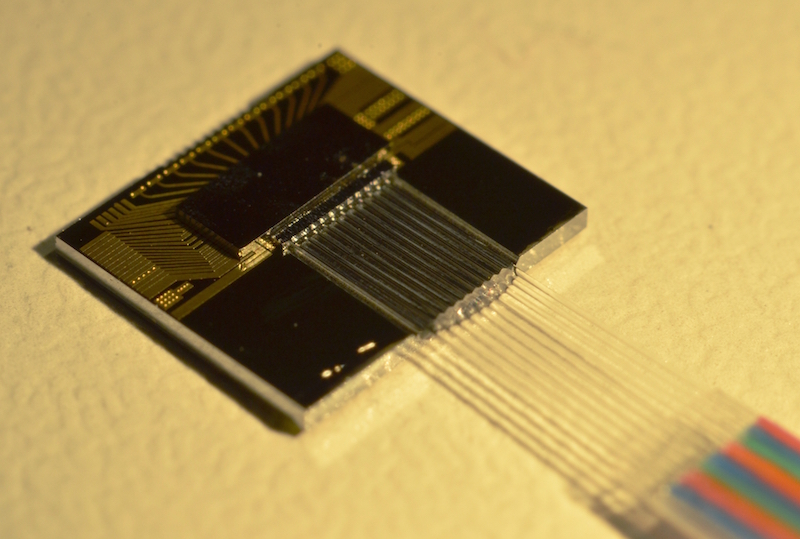

Bedingt durch ihren Einsatzzweck, -ort und ihre Leistung haben optoelektronische Komponenten sehr unterschiedliche Anforderungen. So müssen Laser und Empfangsdioden bei den heutigen Datenraten Single-Mode-tauglich sein und benötigen Positioniergenauigkeiten unter einem Mikrometer. Optische Messsysteme hingegen können in der Regel weniger präzise aufgebaut sein, sollen dafür unter möglichst breiten Umgebungsbedingungen stabil arbeiten.

mehr info

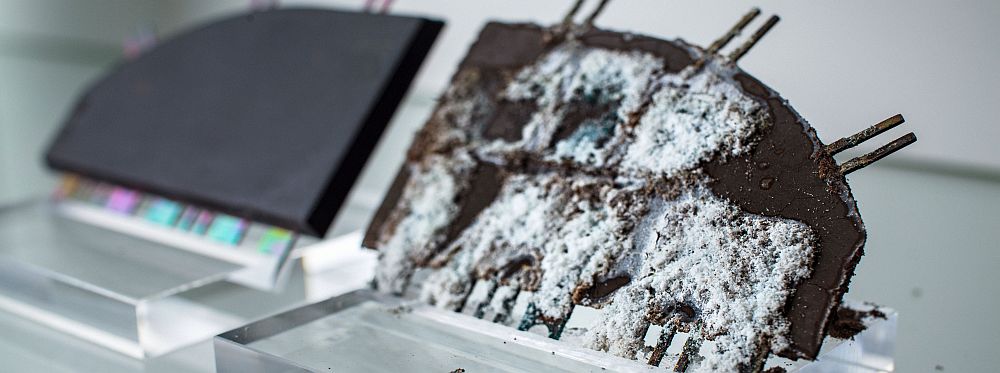

Zuverlässigkeit

Der Umstand, dass im Packaging verschiedene Materialien mit unterschiedlichen thermischen, mechanischen und thermomechanischen Eigenschaften Verwendung finden, gibt dem Forschungsgebiet „Zuverlässigkeit“ eine besondere Bedeutung am Fraunhofer IZM. Die zuverlässige Funktion der resultierenden Systeme bei immer härter werdenden Umgebungsbedingungen (hohe Temperaturen, Vibration, hohe Stromdichten oder Spannungen) für eine vorgegebene Betriebszeit sicherzustellen, ist immer im Fokus der Forschungs- und Entwicklungsarbeiten, egal um welchen Anwendungsfall es sich handelt.

mehr info

Zuverlässigkeitsbewertung, -tests und -optimierung

Durch beschleunigende Testverfahren ist eine Simulation der thermischen, klimatischen und mechanischen Feldbelastungen möglich, um in Kombination mit FEM-Berechnungen eine Lebensdauervorhersage ableiten zu können. Die anschließenden Fehleranalysen ermöglichen eine Optimierung von Materialauswahl und/oder Technologie.

mehr info

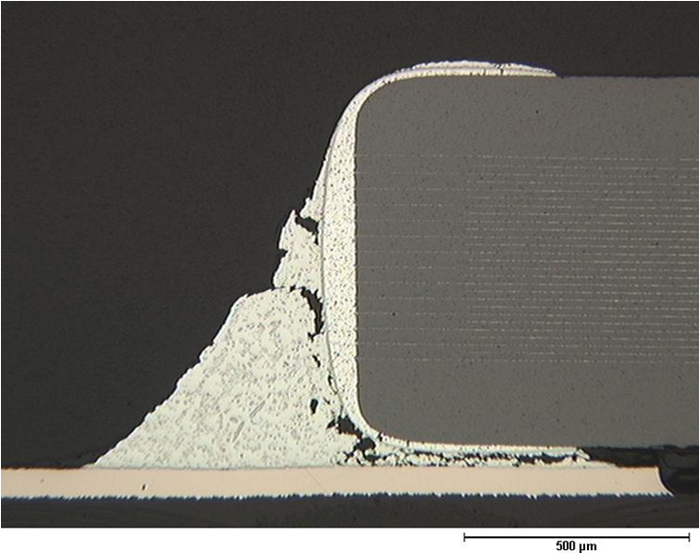

Schadensanalyse SMD

Failure of a CSP-solder joint

Die Schadensanalysen zur SMD-Technik beinhalten Analysen im Zusammenhang mit eingeschränkter Lötbarkeit von Leiterplatten, Frühausfällen von Durchkontaktierungen und Mikrovias sowie Untersuchungen an betriebsbedingten Lötstellen-Ausfällen.

mehr info

Löten

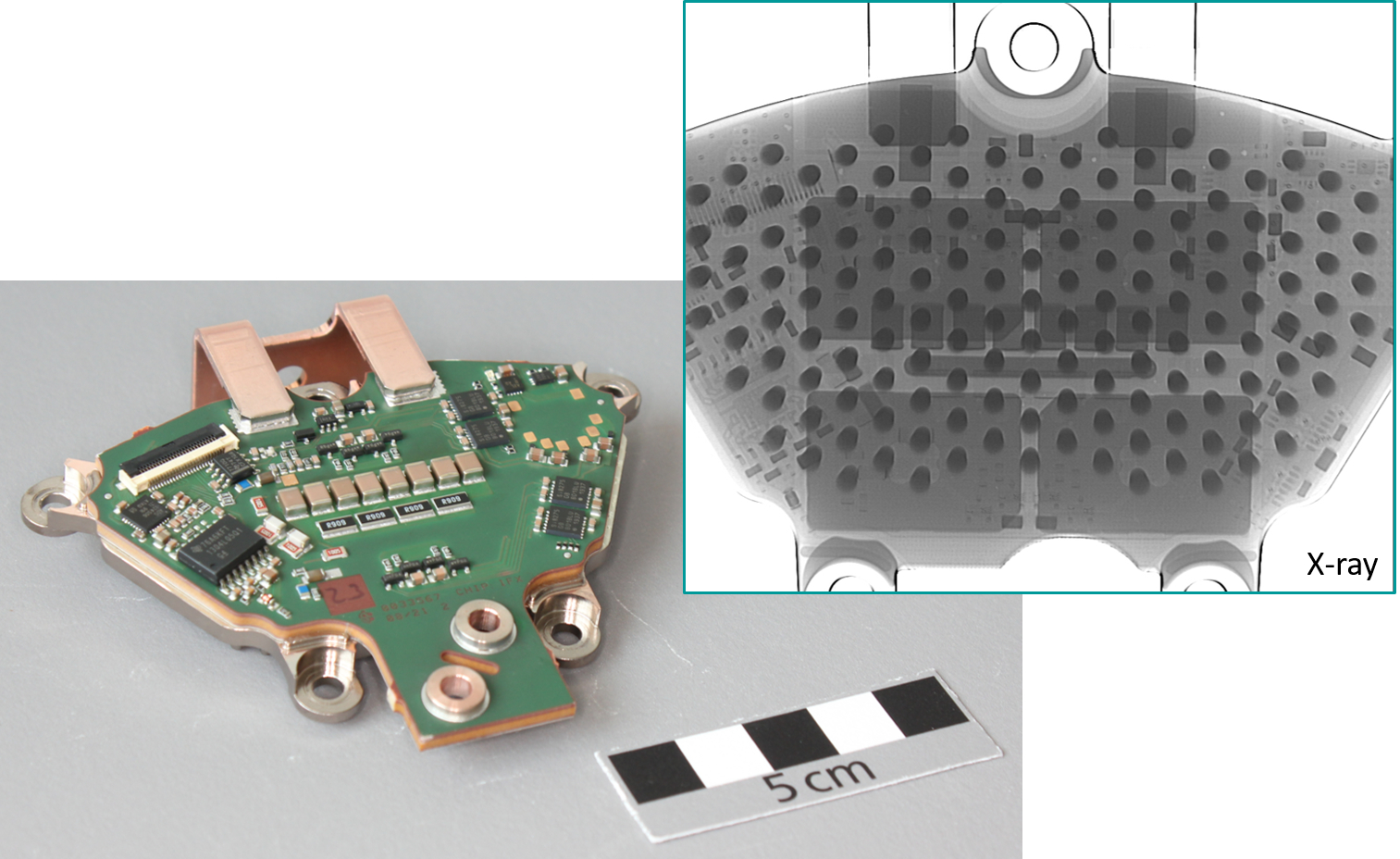

Löten ist ein mehrere tausend Jahre altes Verfahren zum stoffschlüssigen Fügen von Werkstoffen. Insbesondere beim Verbinden elektronischer Komponenten findet Lot als universelles Standardmaterial eine breite Verwendung. Das Verfahren kommt auf allen Integrationsebenen zum Einsatz, das heißt sowohl zum Verbinden von Chips (1st level) als auch auf der Baugruppenebene (2nd level).

mehr info

Silber-Sintern

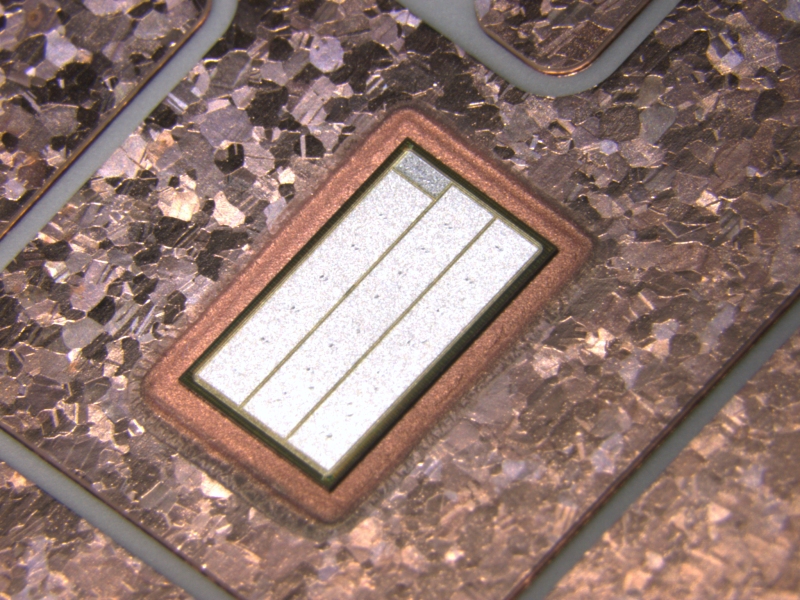

Die Anforderungen an elektronische und mechatronische Systeme steigen stetig. So sollen derartige Systeme auch bei Betriebstemperaturen bis zu 300°C zuverlässig arbeiten. Um dies zu gewährleisten, findet das Silber-Sintern als alternative Verbindungstechnologie zu herkömmlichen Lötprozessen in der Leistungselektronik immer häufiger Anwendung.

mehr info

LED Design – Aufbau – Charakterisierung

Das IZM hat von Anfang an die Entwicklung der LED als Leuchtmittel verfolgt. Sowohl hochpreisige Module mit dem Ziel maximaler Leuchtdichte, als auch LEDs für spezielle Umgebungsbedingungen wurden hierbei betrachtet, aber auch Wege zum kosteneffizienten und trotzdem ausreichend zuverlässigen Modul.

mehr info

Drahtbonden

Bändchenbonds

Das Drahtbonden (engl. Wire Bonding) stellt ein Standardverfahren zur elektrischen Kontaktierung in der Aufbau- und Verbindungstechnik dar, das in der Halbleitermontage vielfach eingesetzt wird. Anwendungen liegen beispielsweise in der Chip-onBoard-Technik, Leistungsmodul-Technologie, Hochfrequenztechnik oder in der Montage von Mikrosystemen. Bei diesem Verfahren wird die elektrische Verbindung in der Regel über Drähte aus Aluminium, Gold, Kupfer oder Silber hergestellt, die mit unterschiedlichen Techniken durch die zeitlich begrenzte Einwirkung von Druck, Temperatur und/oder Ultraschall im festen Zustand miteinander verbunden werden.

mehr info

Thermokompressions- & Thermosonicbonden

Forschung und Entwicklung

Das Thermokompressionbonden ist ein Kontaktierungsprozess, bei dem durch Druck und Temperatur eine stoffschlüssige Verbindung zwischen Bump und Pad-Metallisierung erzeugt wird. Zum Einsatz kommt dieses Verfahren in der Flip-Chip-Montage, wobei Bump und Substrat in der Regel aus Gold bzw. einer Goldlegierung bestehen.

mehr info

Weiße LEDs für Scheinwerfer (ISLE)

Im Vorhaben ISLE wird die Technologie für ein neuartiges Autofrontscheinwerferkonzept entwickelt, welches neben der Funktion als Scheinwerfer zusätzlich die Kommunikation zwischen den Fahrzeugen untereinander und der Infrastruktur ermöglichen soll.

mehr info

VORTEIL – Leistungsstarke Laserarrays für industrielle Anwendung

Seitenansicht eines VCSEL-Array-Moduls
© Fraunhofer IZM | Volker Mai

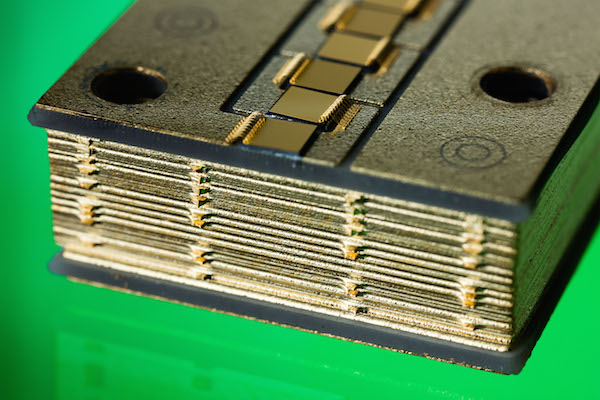

VORTEIL (Vertikale Oberflächenemitter für Robuste Temperaturstabile Effiziente Integrierte Lasersystems) ist ein vom BmBF gefördertes Forschungsvorhaben zur Entwicklung von Hochleistungslasern basierend auf VCSELn (Vertical Cavity Surface Emitting Laser). Solche Laser können beispielsweise zur umweltschonenden Reinigung von Fassaden und Bauwerken oder auch als Zündkerzen für großvolumige Verbrennungsmotoren verwendet werden.

mehr info

Hochleistungs-Infrarot-LEDs

576 aufgebaute LEDs auf einem 4" Siliziumwafert

Entwicklung eines Low-Cost Wafer-Level Prozesses für den Aufbau von High-Brightness Flip-Chip LEDs. Ziel war es einen zuverlässigen flussmittelfreien Prozess zum Aufbau von High Power LEDs im roten und infraroten Spektralbereich zu entwickeln, der kostengünstig sein musste. Hierzu bietet sich das genaue Placen der GaAlAs-Chips auf einem Siliziumträger mit anschließendem Reflowlöten der vollständig bestückte Wafer mit bis zu 2500 LEDs an. Das Sägen und Vereinzeln der Module finden nach dem Aufbau statt.

mehr info

High Brightness LEDs und Ultra High Brightness LEDs

© mit freundlicher Genehmigung von EPIGAP Optoelektronik GmbH

Mit der Steigerung der Leuchtstärke auf 60 bis 120 Lumen (weiß) haben High Brightness LEDs neue Anwendungen erschlossen und verdrängen konventionelle Leuchtquellen vom angestammten Platz. Derzeitig wichtige Segmente sind die dekorative Beleuchtung, Lichtsignalanlagen, Hintergrundbeleuchtung für Tastaturen und Bildschirme (Handy), Blitzlicht für Kameras, Video-Großleinwände und Werbetafeln, automobile Rückleuchten und Blinker.

mehr info

Qualifikations- und Prüfzentrum für Baugruppen

QPZ

In der Entwicklung von Systemintegrationstechnologien ist
es nötig, diese in Bezug auf eine spezifische Anwendungs-
umgebung hin auszulegen und das entwickelte Ergebnis
diesbezüglich zu prüfen.

Klassische Qualifikationsstandards reichen hier oftmals nicht
mehr aus, da sie häufig nur zwischen Bestanden und Nicht-
Bestanden unterscheiden und keine Informationen über
die Grenzen der Belastbarkeit liefern. Somit fehlen wichtige
Informationen zu kritischen Fehlermechanismen und der
Robustheit für die Produkt- und Prozessentwicklung.
Das Fraunhofer IZM unterstützt seine Partner an dieser
Stelle, um die Lebensdauer der zu entwickelnden Prozesse
und Komponenten bewertbar zu machen und Schlussfolge-
rungen für die Produkt- und Prozessentwicklung abzuleiten.

mehr info

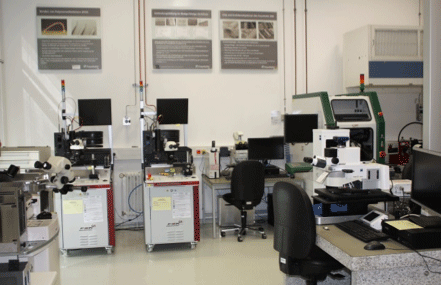

Labor Drahtbondtechnik

Draht- und Bändchenbonder

  • F&K Delvotec G5
  • Kulicke & Soffa
  • Hesse

Testing

  • Pull- and sheartester Dage
  • Ultrasonic Welding

Die Bonder

Life-Time-Testing



mehr info

Download - Themenflyer

Robustheits- und Lebensdauerbewertung

Publica

Veröffentlichungen
