Spleißen

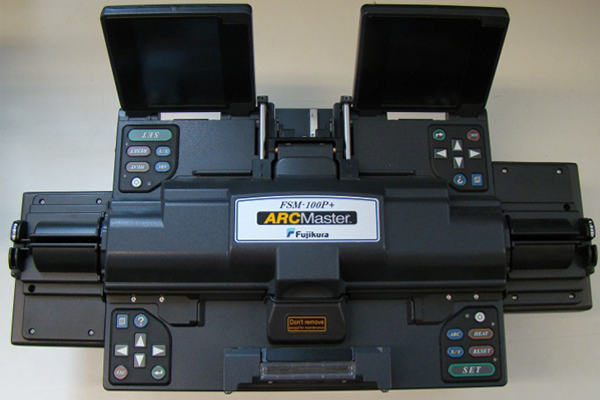

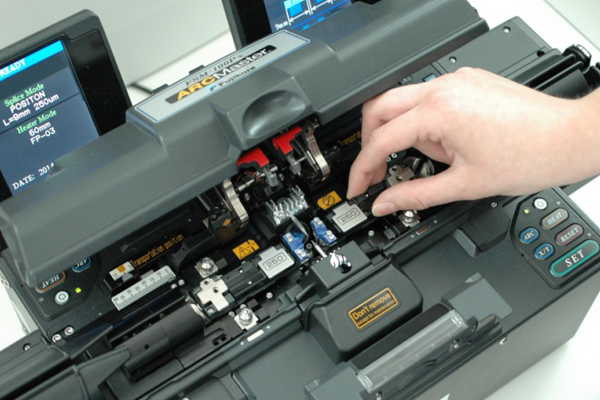

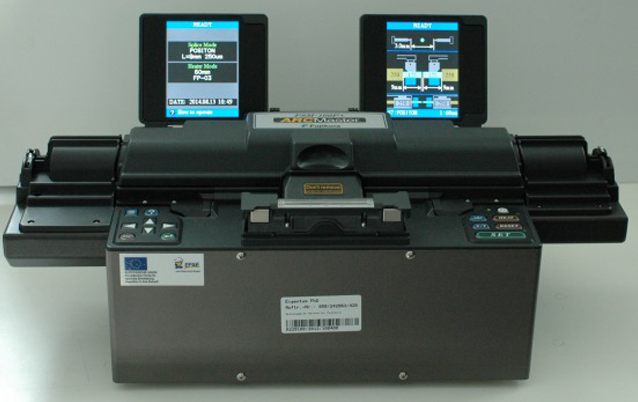

Der „FSM100 100P+ ARCMaster“ der Firma Fujikura ist ein komplexes Spleißgerät, mit welchem es möglich ist stoffschlüssige Verbindungen zweier Lichtwellenleiter herzustellen. Bei den optischen Fasern kann es sich um verschiedene oder gleichartige Fasern aus einem weiten Sortiment, wie z.B. Einmoden- oder Mehrmodenfasern, Dickkernfasern, polarisationserhaltende Fasern etc., handeln. Dabei können die Fasern automatisch oder manuell zu einander verkippt, verdreht oder verfahren werden.

Die große Möglichkeit der Einflussnahme durch den Benutzer auf die unterschiedlichen Parameter des  Spleißvorganges bietet umfangreiche Möglichkeiten die optische Faser nach eigenen Vorstellungen zu bearbeiten. So lassen sich z.B. Faserlinsen, Taper, Faserkegel, Faserspitzen etc. erzeugen, welche für verschiedene Anwendungsbereiche genutzt werden können.

Anwendungen sind:

  • Verbinden von Einmoden- und Mehrmodenfasern für die Nachrichten- und Sensortechnik
  • Spleißen von Dickkernfasern bis zu einem Cladding-Durchmesser von 1200 µm
  • Spleißen von Spezial-Singlemode-Fasern mit einem minimalen Cladding-Durchmesser von 80 µm
  • Spleißen von polarisationserhaltenden Fasern (Panda, Bow-Tie, Elliptic-Core) mit einer Drehgenauigkeit <0,5 °
  • Spleißen von nicht-kreisförmigen Fasern und Mehr-Kern Fasern
  • Verarbeitung von Fasern mit reduzierter Absetzlänge des Fasermantels von minimal 3 mm
  • Mechanischer Schutz der Fügezone durch einen metallischen Knickschutz oder Schutzhülsen mit einer Minimallänge von 13 mm

Je nach Anwendungsfall wird die optimale Alignment Methode wie Kern-zu-Kern Positionierung (End-View Alignement), Außenmantelpositionierung oder V-Graben Positionierung ausgewählt.

Durch den weitgehend automatischen Vorgang lässt sich eine hohe Wiederholgenauigkeit erreichen.
